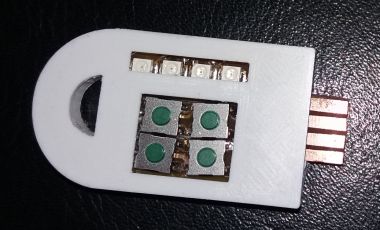

Clé USB HARENDARZ.jpg

L'objectif de ce projet est de réaliser, dans un premier temps, une clé USB capable de régler le volume de l'ordinateur sur lequel elle est branchée. Dans un deuxième temps, la clé devra également permettre stocker et saisir des mots de passes. Pour cela nous avons réalisé successivement plusieurs clés, la première servant uniquement à envoyer des informations à l'ordinateur afin d'ajuster le volume.


Conception de la première clé

Etant donné que nous devons utiliser le port USB comme liaison série et comme clavier virtuel, nous avons basé notre projet sur un microcontrôleur ATMEGA32U4 car les deux fonction sont intégrées dans celui-ci. Nous avons donc repris le schéma de l'ARDUINO LEONARDO qui utilise un ATMEGA32U4, en ne conservant que la partie utile à notre clé USB. Ainsi nous pouvons supprimer les entrées et sorties ARDUINO. La carte sera toujours alimentée par USB donc la borne de connexion pour alimentation externe et le système de régulation de tension peuvent être supprimés. L'objectif étant de miniaturiser au maximum la carte, nous avons décidé de supprimer également les inductances et condensateurs destinés à l'amélioration de la qualité des signaux et des mesures.
Nous avons ajouté 4 boutons et 4 LEDs sur le port D maintenant inutilisé.
Dans cette première version, nous avons conservé par sécurité un connecteur ISP pour la programmation, mais l'objectif est de se passer de l'ISP et de programmer la carte par USB.

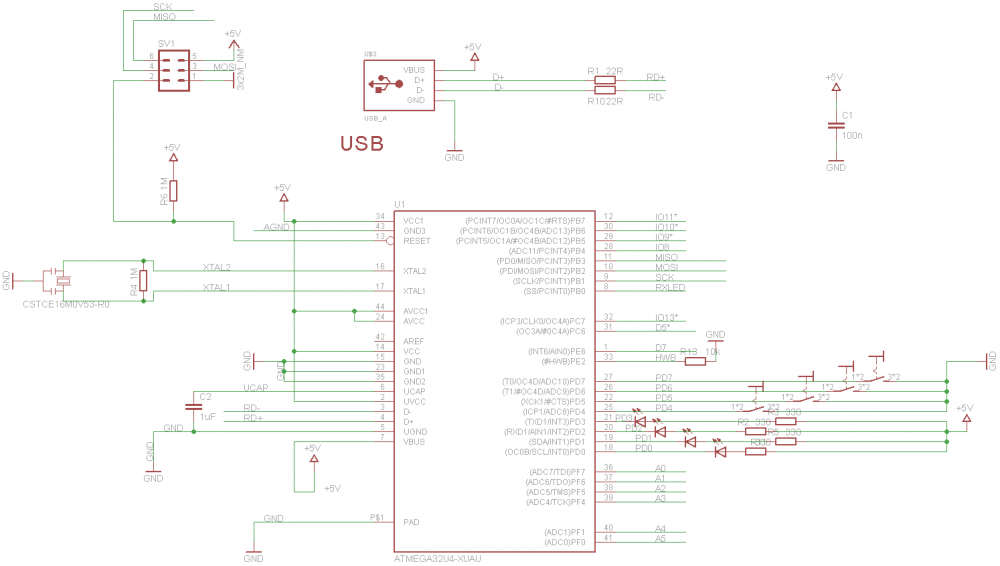

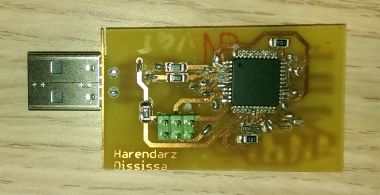

Voici la première version de la clé USB:


Schéma USB1.png

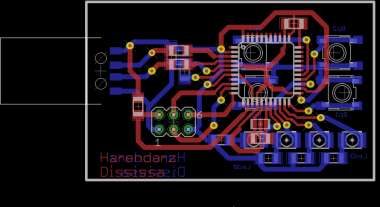

Routage

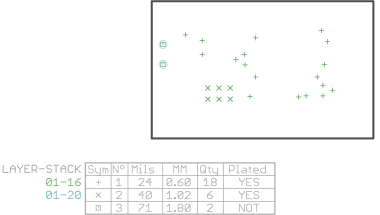

Perçage

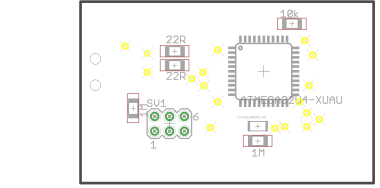

placement composants top

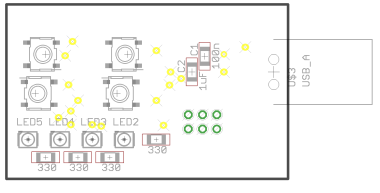

Placement composants bottom
Nomenclature
quantité valeur package
4 (led) PLCC2
4 330R R1206
4 (bouton poussoir) SWITCH-6*6.5
2 1M R1206
2 22R R1206
1 (ISP) MA03-2
1 100nF C1206
1 10kR R1206
1 1uF C1206
1 (ATMEGA32U4) TQFP44-PAD
1 quartz 16MHz
1 (USB mâle A)

Bootloader

Afin de téléverser les programmes sans utiliser le connecteur ISP et d’exécuter le programme à la mise sous tension du microcontrôleur, nous avons installé un bootloader sur l'ATMEGA32U4. Pour cela, avant de le souder sur la carte, nous plaçons le microcontrôleur dans un boitier d'adaptation ZIF et utilisons l'outil "graver la séquence d'initialisation" du logiciel ARDUINO. Dans la première version de la carte nous avons conservé l'ISP comme sécurité si le bootloader ne fonctionne pas.

Problèmes rencontrés

Le connecteur ISP de la carte sur laquelle est soudé le boitier d'adaptation à notre disposition, ne sont pas reliées aux bonnes broches du microcontrôleur. Nous avons donc créé une nouvelle carte d'adaptation sur laquelle souder le boitier. Les broches à connecter sont:

Nom Broche ATMEGA32U4
MISO 11
MOSI 10
SCLK 9
/RESET 13
VCC 14,34
GND 15,23,35,43
Quartz 16,17

Le boitier n'étant pas au format standard, il faut recréer le composant sur Eagle.

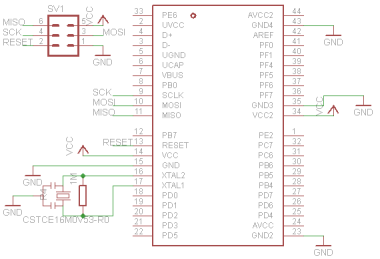

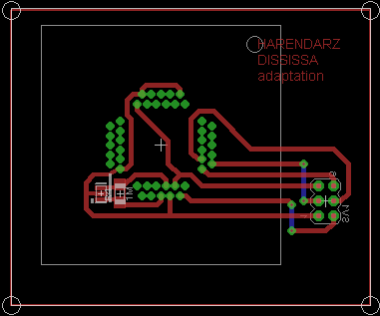

voici la carte d'adaptation que nous avons réalisé.

Schéma adaptation USB.png
Board adaptation USB.png
Nomenclature
quantité valeur package
1 (ISP) MA03-2
1 1MR R1206
1 (quartz 16MHz)
1 (adaptateur ATMEGA32U4)

Réglage du volume

Modification des programmes ARDUINO

Pour ajuster le volume d'un ordinateur, il existe 3 caractères spéciaux nommés XF86volume_up, XF86volume_down et XF86volume_mute. Pour pouvoir envoyer ces caractères, il faut modifier les fichiers ARDUINO HID.cpp et USBAPI.h qui gèrent la partie "périphérique USB" de l'ARDUINO LEONARDO. Voici un exemple de modification que nous avons trouvé qui ajoute à l'interface homme-machine la classe Remote permettant l'usage de fonctions de base d'une télécommande.
(Il n'est pas possible d'utiliser d'utiliser une version pré-modifiée de ces fichiers, car les programmes HID.cpp et USBAPI.h peuvent varier en fonction du système d'exploitation utilisé ou de la version d'ARDUINO. Pour éviter les problèmes de compatibilité, il est préférable d'apporter les modifications suivantes aux fichiers fournis avec le logiciel)

USBAPI.h

On déclare la classe Remote_ après les classes Keyboard_ et Mouse_ :

//================================================================================
//================================================================================
//	Remote

#define REMOTE_CLEAR 0
#define VOLUME_UP 1
#define VOLUME_DOWN 2
#define VOLUME_MUTE 4
#define REMOTE_PLAY 8
#define REMOTE_PAUSE 16
#define REMOTE_STOP 32
#define REMOTE_NEXT 64
#define REMOTE_PREVIOUS 128
#define REMOTE_FAST_FORWARD 256
#define REMOTE_REWIND 512

class Remote_
{
private:
public:
	Remote_(void);
	void begin(void);
	void end(void);

	// Volume
	void increase(void);
	void decrease(void);
	void mute(void);

	// Playback
	void play(void);
	void pause(void);
	void stop(void);

	// Track Controls
	void next(void);
	void previous(void);
	void forward(void);
	void rewind(void);

	// Send an empty report to prevent repeated actions
	void clear(void);
};
extern Remote_ Remote;

HID.cpp

On déclare Remote l'instance de Remote_ au début du programme:

Mouse_ Mouse;
Keyboard_ Keyboard;
Remote_ Remote;

On place l'impémentation de Remote à la fin du fichier,

après l'implémentation de Mouse et Keyboard, et avant les #endif finaux:

//================================================================================
//================================================================================
//	Remote

Remote_::Remote_(void)
{
}

void Remote_::begin(void)
{
}

void Remote_::end(void)
{
}

void Remote_::increase(void)
{
	u8 m[2];
	m[0] = VOLUME_UP;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::decrease(void)
{
	u8 m[2];
	m[0] = VOLUME_DOWN;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::mute(void)
{
	u8 m[2];
	m[0] = VOLUME_MUTE;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::play(void)
{
	u8 m[2];
	m[0] = REMOTE_PLAY;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::pause(void)
{
	u8 m[2];
	m[0] = REMOTE_PAUSE;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::stop(void)
{
	u8 m[2];
	m[0] = REMOTE_STOP;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::next(void)
{
	u8 m[2];
	m[0] = REMOTE_NEXT;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::previous(void)
{
	u8 m[2];
	m[0] = REMOTE_PREVIOUS;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

void Remote_::forward(void)
{
	u8 m[2];
	m[0] = 0;
	m[1] = REMOTE_FAST_FORWARD >> 8;
	HID_SendReport(4,m,2);
}

void Remote_::rewind(void)
{
	u8 m[2];
	m[0] = 0;
	m[1] = REMOTE_REWIND >> 8;
	HID_SendReport(4,m,2);
}

void Remote_::clear(void)
{
	u8 m[2];
	m[0] = 0;
	m[1] = 0;
	HID_SendReport(4,m,2);
}

On place la description HID des élément de Remote après
#if RAWHID_ENABLED
	//	RAW HID
    ...
#endif
(ligne 130 environ)
//-----------------------------------------------------------------------------

    /* Cross-platform support for controls found on IR Remotes */

    0x05, 0x0c,                    //	Usage Page (Consumer Devices)
    0x09, 0x01,                    //	Usage (Consumer Control)
    0xa1, 0x01,                    //	Collection (Application)
    0x85, 0x04,                    //	REPORT_ID (4)
    0x15, 0x00,                    //	Logical Minimum (0)
    0x25, 0x01,                    //	Logical Maximum (1)
    0x09, 0xe9,                    //	Usage (Volume Up)
    0x09, 0xea,                    //	Usage (Volume Down)
    0x75, 0x01,                    //	Report Size (1)
    0x95, 0x02,                    //	Report Count (2)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xe2,                    //	Usage (Mute)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xb0,                    //	Usage (Play)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xb1,                    //	Usage (Pause)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xb7,                    //	Usage (Stop)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xb5,                    //	Usage (Next)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xb6,                    //	Usage (Previous)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xb3,                    //	Usage (Fast Forward)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x09, 0xb4,                    //	Usage (Rewind)
    0x95, 0x01,                    //	Report Count (1)
    0x81, 0x06,                    //	Input (Data, Variable, Relative)

    0x95, 0x06,                    //	Report Count (6) Number of bits remaining in byte
    0x81, 0x07,                    //	Input (Constant, Variable, Relative)
    0xc0                           //	End Collection

Programme de réglage du volume

void setup(){
  DDRD=0x0f;
  PORTD=0xff;
}

void loop(){
  if((PIND&(1<<PD6))==0){
    PORTD^=(1<<PD3);
    Remote.increase();
    Remote.clear();
    delay(1000);
    PORTD^=(1<<PD3);
  }
  if((PIND&(1<<PD5))==0){
    PORTD^=1;
    Remote.decrease();
    Remote.clear();
    delay(1000);
    PORTD^=1;
  }
  if((PIND&(1<<PD4))==0){
    PORTD^=0b0110;
    Remote.mute();
    Remote.clear();
    delay(1000);
    PORTD^=0b0110;
  }
}

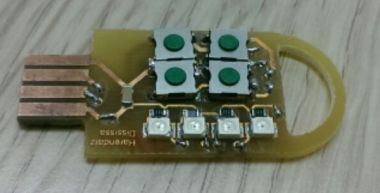

Deuxième clé USB

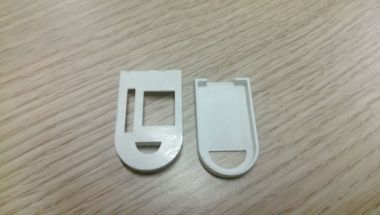

Nous devons créer une nouvelle version de la clé USB plus compacte, qui permettrait l'usage de deux programmes : le programme de gestion du volume ou un programme permettant le stockage et la saisie d'identifiant et de mots de passes. Pour ce dernier, nous avons également réalisé une interface graphique pour permettre à l'utilisateur de saisir les mots de passes à mémoriser.

Conception de la deuxième carte

Dans cette version de notre clé, le PCB fera office de connecteur USB mâle, on supprime donc le connecteur utilisé dans la précédente clé. Le connecteur ISP est également supprimé. Dans le but de miniaturiser la carte, nous avons choisi d'utiliser un format de boitier plus petit pour certaines résistances, et la résistance associée au quartz a été supprimée. Le quartz ne peut cependant pas être supprimé, il est nécessaire pour les fonctions d'interface homme-machine que nous voulons utiliser. Les ports des entrées et sorties sont modifiés afin d'optimiser le routage.
Nous avons ajouté des morceaux de clinquant sur les connecteurs USB affin de corriger une erreur de dimensionnement de celle-ci et d'augmenter l'épaisseur du connecteur. En effet, le PCB est trop fin donc dans certain ports USB trop larges, il n'y a pas de contact entre les connecteur mâle et femelle.

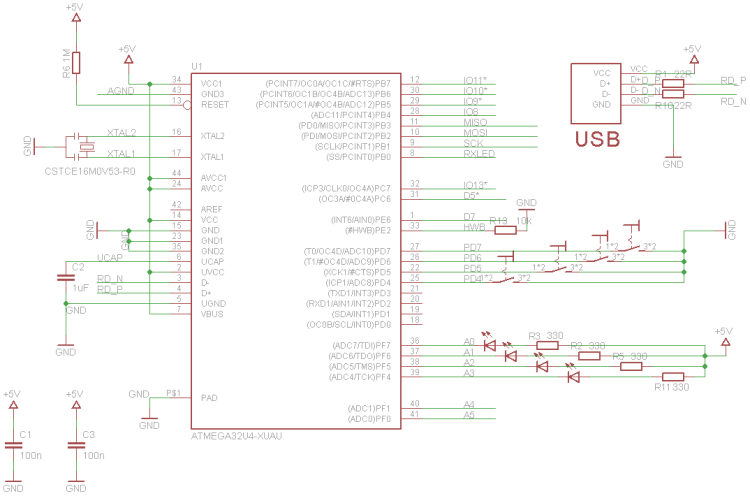

Schéma

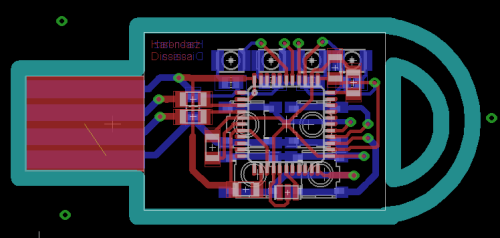

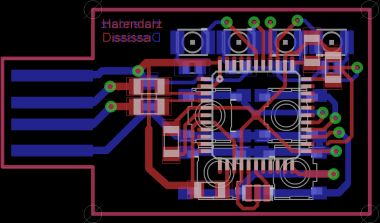

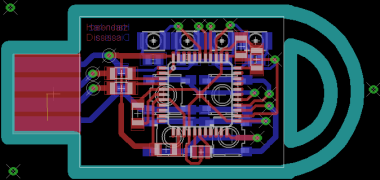

Board

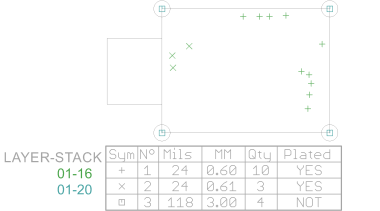

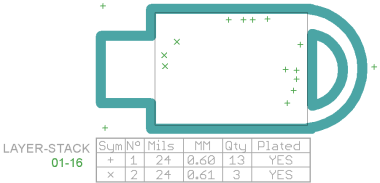

Perçage

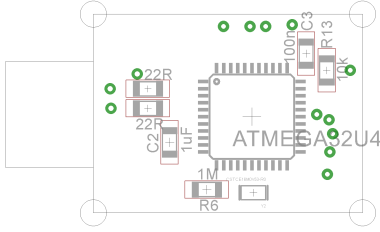

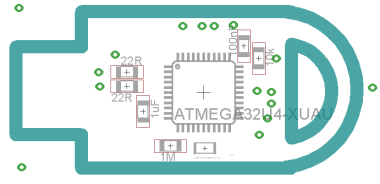

Composants top

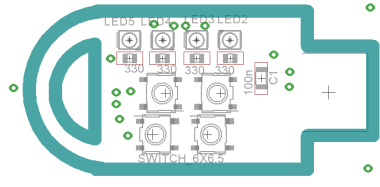

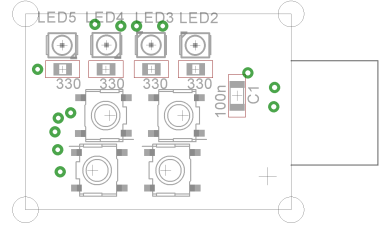

Composants bottom
Nomenclature
quantité valeur package
4 (led) PLCC2
4 330R R0805
4 (bouton poussoir) SWITCH-6*6.5
2 100nF C1206
2 22R R1206
1 1MR R1206
1 10kR R1206
1 1uF C1206
1 (ATMEGA32U4) TQFP44-PAD
1 quartz 16MHz

composant utilisé pour le connecteur USB:

Contrôle du volume

Ce programme est le même que dans la partie précédente, il est juste nécessaire de changer les broches des entrées et sorties.

void setup(){
  DDRD=0x00;
  DDRF=0xf0;
  PORTD=0xf0;
  PORTF=0xf0;
}

void loop(){
  if((PIND&(1<<PD6))==0){
    PORTD^=(1<<PF7);
    Remote.increase();
    Remote.clear();
    delay(1000);
    PORTD^=(1<<PF7);
  }
  if((PIND&(1<<PD4))==0){
    PORTD^=(1<<PF4);
    Remote.decrease();
    Remote.clear();
    delay(1000);
    PORTD^=(1<<PF4);
  }
  if((PIND&(1<<PD7))==0){
    PORTD^=0b01100000;
    Remote.mute();
    Remote.clear();
    delay(1000);
    PORTD^=0b01100000;
  }
}

Gestion de mot de passe

Pour faciliter l'utilisation de la clé, nous avons choisi de ne stocker que 4 couples identifiants/mots de passe, ainsi, chaque bouton de la clé permet l'envoie d'un mot de passe. Pour la communication entre l'interface graphique et la clé, nous avons mis en place un protocole de communication. Pour le moment, les chaines de caractères stockés doivent contenir 16 caractères ou moins, cette valeur pourra être augmenté en changeant l'adressage utilisé pour le stockage dans l'EEPROM.

Protocole de communication

chaque élément est séparé par le caractère '\n' (retour à la ligne).

demande de la liste des identifiants/mots de passe 1
commande de changement d'un couple 2 n° du couple identifiant mot de passe
envoie de la liste des couples 3 n° du 1er couple identifiant n°1 mot de passe n°1 n° du 2ème couple identifiant n°2 ...


Fonctionnement du microcontrôleur

Programme arduino

#include <EEPROM.h>

char bp[4] = {
  1 << PD5, 1 << PD4, 1 << PD7, 1 << PD6
};
char led[4] = {
  1 << PF4, 1 << PF5, 1 << PF6, 1 << PF7
};

char inBuffer[255];    //Packet à envoyer
char s[4][15];         //s[0]=num consigne; s[1]=num ID; s[2]=ID; s[3]=MP


/************************
 * partie communication *
 ************************/

La fonction change() modifie un couple identifiant mot de passe lorsqu'on reçoit une consigne de changement venant de l'interface graphique.
Pour réduire l'usure de l'EEPROM, on change le caractère stocké seulement si il est différent du précédent.

void change() {
  char i = 0;
  char adresse = 0x10 + s[1][0] * 0x20;
  do {
    if (EEPROM.read(i + adresse) != s[2][i]) EEPROM.write( i + adresse, s[2][i]);
    i++;
  }
  while (s[2][i] != 0);
  if (EEPROM.read(i + adresse) != 0) EEPROM.write( i + adresse, 0);

  i = 0;
  adresse += 0x10;
  do {
    if (EEPROM.read(i + adresse) != s[3][i]) EEPROM.write( i + adresse, s[3][i]);
    i++;
  }
  while (s[3][i] != 0);
  if (EEPROM.read(i + adresse) != 0) EEPROM.write( i + adresse, 0);

}

La fonction liste retourne à l'interface graphique la liste des couples identifiant/mot de passe stockés

void liste() {
  String env = ""; //chaine de stockage des caracteres à envoyer
  env += '3';
  env += '\n';

  char adresse = 0x10;
  for (int n = 0; n < 4; n++) {
    env += n;
    env += '\n';
    char i = 0;
    do {
      char c = EEPROM.read(adresse + i);
      env += c;
      i++;
    }
    while ((EEPROM.read(adresse + i) != 0) && (i < 0x10));
    adresse += 0x10;
    env += '\n';
    i = 0;
    do {
      char c = EEPROM.read(adresse + i);
      env += c;
      i++;
    }
    while ((EEPROM.read(adresse + i) != 0) && (i < 0x10));
    adresse += 0x10;
    env += '\n';
  }
  Serial.println(env);
}

/**************
 * partie HID *
 **************/

Partie du programme gérant les couples identifiants/mots de passe. Le texte envoyé par l'ARDUINO LEONARDO est basé sur un clavier "qwerty" et le signal envoyé correspond à la position de la touche sur le clavier.
La fonction translate permet de remplacer le caractère demandé par l'emplacement de ce caractère sur un clavier "qwerty".
Il est également possible de modifier la classe Keyboard d'ARDUINO afin qu'elle utilise un clavier "azerty"

char translate(char c) {
  switch (c) {
  case '1':
    c = '!';
    break;
  case '2':
    c = '@';
    break;
  case '3':
    c = '#';
    break;
  case '4':
    c = '$';
    break;
  case '5':
    c = '%';
    break;
  case '6':
    c = '^';
    break;
  case '7':
    c = '&';
    break;
  case '8':
    c = '*';
    break;
  case '9':
    c = '(';
    break;
  case '0':
    c = ')';
    break;
  case '°':
    c = '_';
    break;
  case '&':
    c = '1';
    break;
  case 'é':
    c = '2';
    break;
  case '"':
    c = '3';
    break;
  case '(':
    c = '5';
    break;
  case '-':
    c = '6';
    break;
  case 'è':
    c = '7';
    break;
  case '_':
    c = '8';
    break;
  case 'ç':
    c = '9';
    break;
  case 'à':
    c = '0';
    break;
  case ')':
    c = '-';
    break;
  case 'a':
    c = 'q';
    break;
  case 'A':
    c = 'Q';
    break;
  case 'z':
    c = 'w';
    break;
  case 'Z':
    c = 'W';
    break;
  case '^':
    c = '[';
    break;
  case '$':
    c = ']';
    break;
  case '£':
    c = '}';
    break;
  case 'q':
    c = 'a';
    break;
  case 'Q':
    c = 'A';
    break;
  case 'm':
    c = ';';
    break;
  case 'M':
    c = ':';
    break;
  case 'µ':
    c = '|';
    break;
  case 'w':
    c = 'z';
    break;
  case 'W':
    c = 'Z';
    break;
  case ',':
    c = 'm';
    break;
  case '?':
    c = 'M';
    break;
  case ';':
    c = ',';
    break;
  case '.':
    c = '<';
    break;
  case ':':
    c = '.';
    break;
  case '/':
    c = '>';
    break;
  case '!':
    c = '/';
    break;
  default:
    break;
  }
  return c;
}

La fonction login saisie le couple identifiant/mot de passe correspondant au nombre sélectionné en paramètre.

void login(char num) {
  Keyboard.begin();
  char adresse = 0x10 + 0x20 * num;
  char i = 0;
  do {
    char c = EEPROM.read(adresse + i);
    Keyboard.print(translate(c));
    i++;
  }
  while (EEPROM.read(adresse + i) != 0);
  Keyboard.write(KEY_TAB);
  i = 0;
  delay(100);
  adresse += 0x10;
  do {
    char c = EEPROM.read(adresse + i);
    Keyboard.print(translate(c));
    i++;
  }
  while (EEPROM.read(adresse + i) != 0);
  Keyboard.println("");//==write(KEY_RETURN)
  Keyboard.end();
}


/*********************
 * partie principale *
 *********************/

La fonction initialisation() est appelée dans le setup() la première fois que le programme est utilisé. Cette fonction initialise chaque emplacement pour mots de passe et identifiants avec le mot "nouveau". pour savoir si le programme est exécuté pour la première fois, nous utilisons la valeur stockée dans le premier emplacement de l'EEPROM, si cet emplacement vaut 1, l'initialisation a déjà été effectuée lors d'une utilisation précédente. Cette initialisation permet à l'utilisateur de l'interface graphique de voir apparaître "nouveau" plutôt qu'une chaîne de caractères incompréhensibles lors de la première utilisation.

void initialisation() {
  char val[] = {
    'n', 'o', 'u', 'v', 'e', 'a', 'u'
  };
  char adresse = 0x10;
  for (int i = 0; i < 8; i++) {
    for (int j = 0; j < 7; j++) {
      EEPROM.write(adresse + i * 0x10 + j, val[j]);
    }
    EEPROM.write(adresse + i * 0x10 + 7, 0);
  }
  EEPROM.write(0, 1);
}




void setup() {
  Serial.begin(9600);
  if (EEPROM.read(0) != 1) initialisation();

  DDRD = 0;
  PORTD = 0xf0;
  DDRF = 0xf0;
  PORTF = 0xf0;
}


void loop() {
/*lecture des informations transmises par l'interface graphique sur le port série*/
  if (Serial.available()) {
    int i = 0;
    do {
      char inChar = (char)Serial.read();
      inBuffer[i] = inChar;
      i++;
    }
    while (Serial.available());
    inBuffer[i] = 0;

    int j = 0;
    int a = 0;
    for (int k = 0; k < 4; k++) {
      do {
        s[k][j - a] = inBuffer[j];
        j++;
      }
      while ((inBuffer[j] != '\n') && (j < 16 + a));
      s[k][j - a] = 0;
      j++;
      a = j;
    }
    if (s[0][0] == '1') liste();
    else if (s[0][0] == '2') change();
  }

/*lecture boutons*/
  static char ePresent[4], ePasse[4];

  for (char i = 0; i < 4; i++) {
    ePasse[i] = ePresent[i];
    ePresent[i] = PIND & bp[i];
    if ((ePresent[i] == 0) && (ePasse[i] != 0)) {
      PORTF ^= led[i];
      login(i);
      PORTF ^= led[i];
    }
  }
}

Interface graphique

Nous avons choisi de réaliser notre interface graphique avec Processing.
Nous avons crée une interface qui contient une liste d'identifiants, un bouton de modification qui fait apparaître des fenêtres de saisie pour les modifications.
Pour utiliser notre programme, il est nécessaire d'installer la librairie controlP5 disponible dans la liste des librairie processing.
La librairie controlP5 fournit des outils graphiques (boutons, fenêtre de saisie, menu déroulant...) facilitant l'édition d'une interface graphique.
Lorsqu'un bouton ou un menu déroulant est créé, une fonction d’interruption portant le même nom que l'objet est disponible, cette fonction est activée par un clic sur le bouton ou un élément du menu.

1ère étape: choix de l'identifiant à modifier

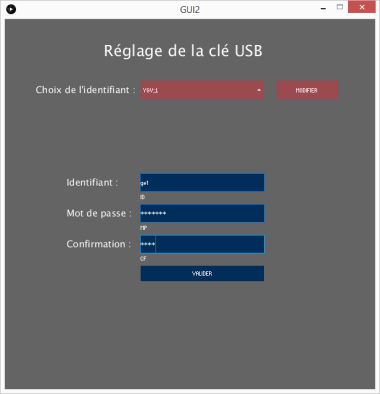

2ème étape: modification du mot de passe et de l'identifiant

Programme processing

Normalement, le premier port série disponible devrait être la clé donc on peut initialiser la communication série sur le port Serial.list()[0].
Nous pourront par la suite ajouter un élément d'interface graphique affichant la liste des ports série pour une sélection par l'utilisateur.

import processing.serial.*;
import controlP5.*;
import java.util.Map;

Serial myPort;                         // Objet pour la liaison série
byte[] inBuffer = new byte[255];
String id[]=new String[4];             // Tableau d'identifiants
String mp[]=new String[4];             // Tableau de mots de passes
//parfois, un caractère apparaît au début de la chaîne de caractères transmis, la variable suivante permet d'adapter la lecture à cette erreur par un décalage
char dec=2;                            //si >=2 erreur, sinon indique le décalage nécessaire pour la lecture
int num;                               // Numéro du couple identifiant mot de passe

ControlP5 cp5;                         // Objet permettant l'ajout d'outils pour interfaces graphiques
boolean modif;                         // Drapeau indiquant la modification
boolean init;                          //attente de réception de données pour affichage
boolean finInit;                       // Drapeau pour vérifier la fin d'initialisation
int suppr=4;                           //compteur de tour pour suppression des cadres
PFont font = createFont("arial", 20);

void setup() {


  modif=false;
  size(600, 600);
  cp5 = new ControlP5(this);
  myPort=new Serial(this, Serial.list()[0], 9600);

  init=true;
  finInit=false;
  demande();
}

/********************
 * partie affichage *
 ********************/

void draw() {
  lecture();
  decor();
  if (finInit==true) afficher();
}

/*FONCTION POUR AFFICHER LA LISTE DES IDENTIFIANTS ET LE BOUTON MODIFIER*/
void afficher() {
  init=false;
  finInit=false;
  cp5.addScrollableList("Identifiants")                 //création de la liste des identifiants
    .setPosition(220, 100)
      .setSize(200, 200)
        .setBarHeight(30)
          .setItemHeight(25)
            .addItems(id)
              .setColorBackground(color(155, 75, 80));

  cp5.addButton("Modifier")                             //création du bouton bouton modifier
    .setPosition(440, 100)
      .setSize(100, 30)
        .setColorBackground(color(155, 75, 80));
}

/*FONCTION POUR AFFICHER LE FOND*/
void decor() {
  background(100);
  fill(255);
  textSize(25);
  text("Réglage de la clé USB", 160, 60);
  textSize(15);
  text("Choix de l'identifiant :", 50, 120);
  if (modif==true) {                            //S'affiche quand la modification est activée
    text("Identifiant :", 100, 270);
    text("Mot de passe :", 100, 320);
    text("Confirmation :", 100, 370);
  } else if (suppr<4) {
    /*un délai est nécessaire entre deux suppressions donc on supprime un cadre par image affichée*/
    switch(suppr) {
    case 0:
      cp5.remove("id");
      break;
    case 1:
      cp5.remove("mp");
      break;
    case 2:
      cp5.remove("cf");
      break;
    case 3:
      cp5.remove("Valider");
      break;
    }
    suppr++;
  }
}

/*Interruption déclenchée lors de la sélection d'un élément de la liste */
void Identifiants(int n) {
  num=n;
}

/*Interruption déclenchée lors de l'appui sur le bouton modifier */
void Modifier() {
  modif=true;

  cp5.addTextfield("id")                           //création de la fenêtre de saisie pour identifiant
    .setPosition(220, 250)
      .setSize(200, 30)
        .setFont(font)
          .setFocus(true)
            .setAutoClear(false)
              .setColor(color(255))
                ;

  cp5.addTextfield("mp")                         //création de la fenêtre de saisie pour mot de passe
    .setPosition(220, 300)
      .setSize(200, 30)
        .setFont(font)
          .setFocus(true)
            .setAutoClear(false)
              .setColor(color(255))
                .setPasswordMode(true)           //mode mot de passe (affichage d’étoile à la place des caractères)
                  ;

  cp5.addTextfield("cf")                         //création de la fenêtre de saisie pour confirmation du mot de passe
    .setPosition(220, 350)
      .setSize(200, 30)
        .setFont(font)
          .setFocus(true)
            .setAutoClear(false)
              .setColor(color(255))
                .setPasswordMode(true)
                  ;

  cp5.addButton("Valider")                       //création du bouton valider
    .setPosition(220, 400)
      .setSize(200, 25)
        ;
}

/*Interruption déclenchée lors de l'appui sur le bouton valider */
public void Valider() {
  /*Pour valider, il faut qu'il ait au moins un caractère de saisie dans les partie identifiant et mot de passe*/
  if ((cp5.get(Textfield.class, "id").getStringValue() != "") && (cp5.get(Textfield.class, "mp").getStringValue() != "")) {
    println(cp5.get(Textfield.class, "id").getStringValue()+'\n'+cp5.get(Textfield.class, "mp").getStringValue()+'\n'+cp5.get(Textfield.class, "cf").getStringValue());

    /*Test pour vérifier qu'on à la même chaîne de caractère dans les fenêtre mot de passe et confirmation */
    if (cp5.get(Textfield.class, "mp").getStringValue().equals(cp5.get(Textfield.class, "cf").getStringValue()) == true ) {
      println("OK");
      id[num]=cp5.get(Textfield.class, "id").getStringValue();
      mp[num]=cp5.get(Textfield.class, "mp").getStringValue();
      cp5.get(ScrollableList.class, "Identifiants").setItems(id);
      suppr=0;
      modif=false;

      changer(num);
      demande();
    }
  }
}


/************************
 * partie communication *
 ************************/


//demande mp
void demande() {
  myPort.write("1"+'\n');
}

//envoie nouveau mp
void changer(int num) {
  myPort.write("2"+'\n'+num+'\n'+id[num]+'\n'+mp[num]+'\n');

}

void lecture() {
  char I[]=new char[16];           //chaîne de caractères reçus pour l’identifiant, sera converti en String après traitement
  char M[]=new char[16];           //chêne de caractères reçus pour le mot de passe


  if (dec<2) {
    int i=dec+2;                   //après 3\n

    for (int j=0; j<4; j++) {
      int k=0;
      i+=2;                        //après 3 \n num \n
      //lecture de l'identifiant i
      do {
        I[k]=char(inBuffer[i]);
        i++;
        k++;
      }
      while ( (inBuffer[i]!='\n')&&(k<15));
      id[j]=new String(I);
      i++;
      k=0;

      //lecture du mot de passe i
      do {
        M[k]=char(inBuffer[i]);
        i++;
        k++;
      }
      while ( (inBuffer[i]!='\n')&&(k<15));
      mp[j]=new String(M);
      i++;
    }
    if(init==false) cp5.get(ScrollableList.class, "Identifiants").setItems(id); //si la liste d'identifiant existe on la met à jour
    else finInit=true;                                                          //sinon on autorise la création de la liste
    dec=2;
  }
}


void serialEvent(Serial myPort) {
  println("reçu");
  myPort.readBytesUntil(0x0d, inBuffer);

  if (inBuffer != null) {
    if (inBuffer[0]=='3') {
      dec=0;
    } else if (inBuffer[1] == '3') {  //si le début du signal est décalé d'un octet
      dec=1;
    } else dec =2;
 /*si le décalage est plus grand, on considère que c'est une erreur car il y a de forte chance que le
 signal ne corresponde pas à celui attendu et que la présence de la consigne 3 ne soit qu'une coïncidence*/
  }
}

Troisième clé USB

Conception de la troisième carte

La carte suivante est une version améliorée de la clé précédente. Le schéma reste le même, mais le routage a été amélioré afin de faciliter la fabrication (vias plus espacés), et d'inclure un anneau pour fixer un porte clé. Nous avons également modifié le composant du connecteur USB afin d'ajouter une surface métallique au dos du connecteur pour souder une plaque de clinquant.

Board
Perçage et détourrage
Composants top
Composants bottom

Conception d'un boitier pour la clé

Nous avons conçu un boitier pour cette dernière version de la clé USB. Ce boitier a été réalisé par impression 3D.
Voici les dimensions des deux éléments du boitier ainsi qu'un aperçu du résultat :

Boitier inférieur Boitier supérieur

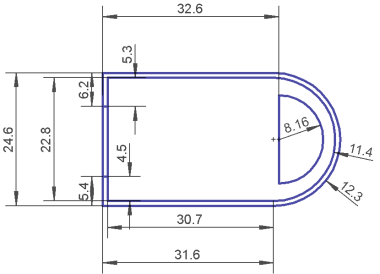

vue dessus

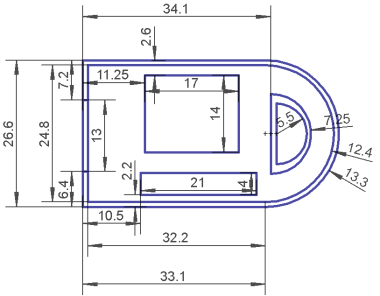

vue dessus
vue coté connecteur USB
vue coté connecteur USB

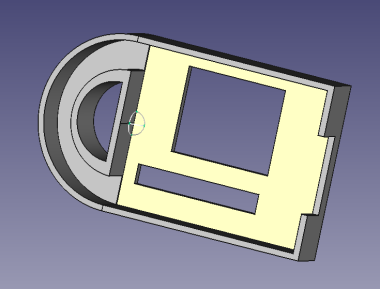

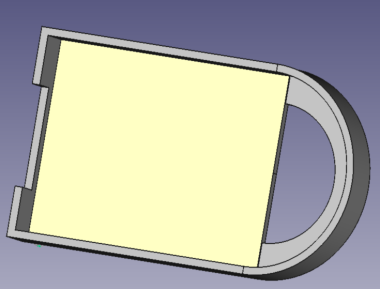

aperçu
aperçu
Boitier imprimés
3ème clé et boitier

Correction

Nous n'avions pas pris en compte le boitier lors de la réalisation de la clé. Avec l’épaisseur de celui ci, il n'est plus possible de relier le connecteur USB à un connecteur USB femelle. Pour utiliser le boitier il est donc nécessaire d'allonger le connecteur USB.

aperçu


Voici les fichiers utiles pour la réalisation des clés (typons, routage, programmes):
